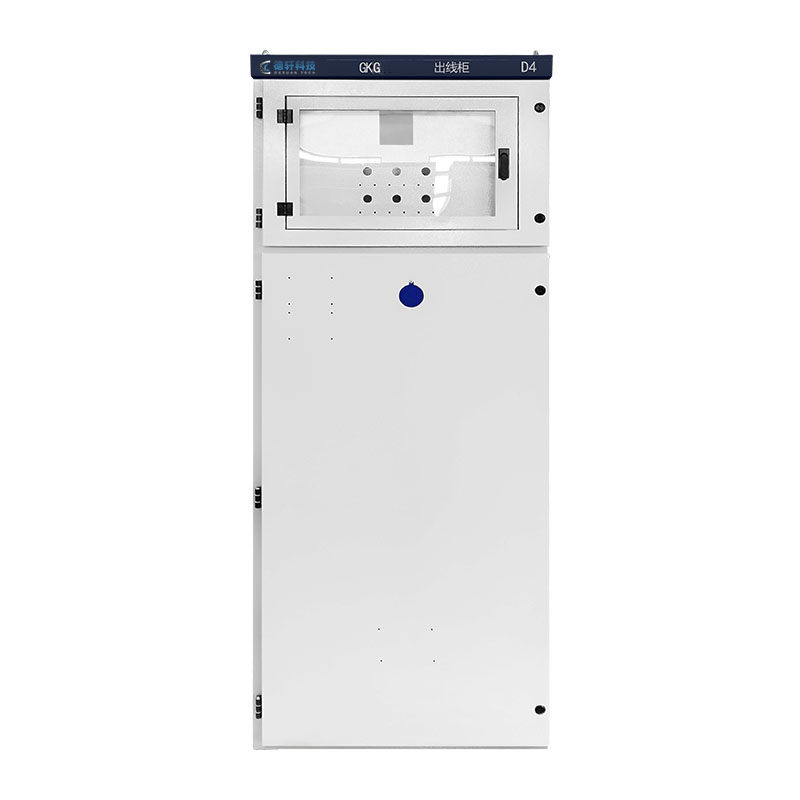

高压出线柜

高压出线柜是电力系统中用于分配和控制电能的重要设备，通常安装在变电站、配电室等场所。它主要用于将高压电能从母线分配到各个用电设备或下级配电系统。以下是高压出线柜的详细描述：

1. 结构与组成

高压出线柜通常由以下几个主要部分组成：

柜体：采用金属铠装结构，具有较高的机械强度和防护等级。柜体内部通常分为多个隔室，如断路器室、母线室、电缆室、继电器室等，各隔室之间通过金属隔板隔离，确保安全。

断路器：通常采用真空断路器或SF6断路器，具有高开断能力和长寿命。断路器用于接通和断开电路，保护电路和设备免受短路和过载的损害。

母线系统：用于连接各柜体之间的电能传输，通常采用铜排或铝排。

电缆室：用于连接进出线电缆，通常配有电缆头、接地开关等。

继电器室：安装保护继电器、测量仪表、控制元件等，用于监控和控制开关柜的运行状态。

操作机构：包括手动和电动操作机构，用于控制断路器的分合闸操作。

2. 主要特点

安全性高：高压出线柜采用金属铠装结构，各隔室之间完全隔离，防止故障扩散。柜体还设有压力释放装置，确保在内部故障时能够安全释放压力。

操作方便：断路器安装在中置式手车上，可以方便地抽出和推入，便于维护和检修。操作机构设计合理，操作力小，可靠性高。

防护等级高：柜体防护等级通常达到IP4X，能够有效防止灰尘和异物的进入。

模块化设计：高压出线柜采用模块化设计，便于扩展和组合，能够满足不同用户的需求。

智能化：现代高压出线柜通常配备智能监控系统，能够实时监测开关柜的运行状态，提供远程控制和故障诊断功能。

3.技术参数

额定电压：3.6kV、7.2kV、12kV、24kV等

额定电流：630A、1250A、1600A、2000A、2500A、3150A等

额定短路开断电流：20kA、25kA、31.5kA、40kA等

额定短时耐受电流：20kA、25kA、31.5kA、40kA等

额定峰值耐受电流：50kA、63kA、80kA、100kA等

防护等级：IP4X（外壳），IP2X（内部隔室）

4.应用领域

发电厂：用于发电机出口、厂用电系统等。

变电站：用于配电系统、变压器保护等。

工矿企业：用于高压电动机控制、配电系统等。

城市电网：用于配电变电站、环网供电等。

5.维护与保养

定期检查：定期检查开关柜的机械部件、电气连接、绝缘状态等，确保其正常运行。

清洁保养：保持柜体内部清洁，防止灰尘和异物积累。

操作培训：对操作人员进行专业培训，确保其熟悉开关柜的操作规程和安全注意事项。

6.安全注意事项

操作前检查：在操作开关柜前，必须检查断路器的状态、接地开关的位置等，确保操作安全。

防止误操作：严格按照操作规程进行操作，防止误操作导致事故。

故障处理：在发生故障时，应立即切断电源，由专业人员进行检修。

7.典型配置

进线柜：用于接收来自上级电源的电能，通常配备电流互感器、电压互感器、保护继电器等。

出线柜：用于将电能分配到下级配电系统或用电设备，通常配备断路器、电流互感器、保护继电器等。

母联柜：用于连接两段母线，实现母线的分段运行和并联运行。

PT柜：用于安装电压互感器，提供测量和保护用的电压信号。

高压出线柜以其高可靠性、安全性和灵活性，在电力系统中得到了广泛应用。随着技术的不断进步，高压出线柜也在向智能化、数字化方向发展，为用户提供更加高效和便捷的电力解决方案。
