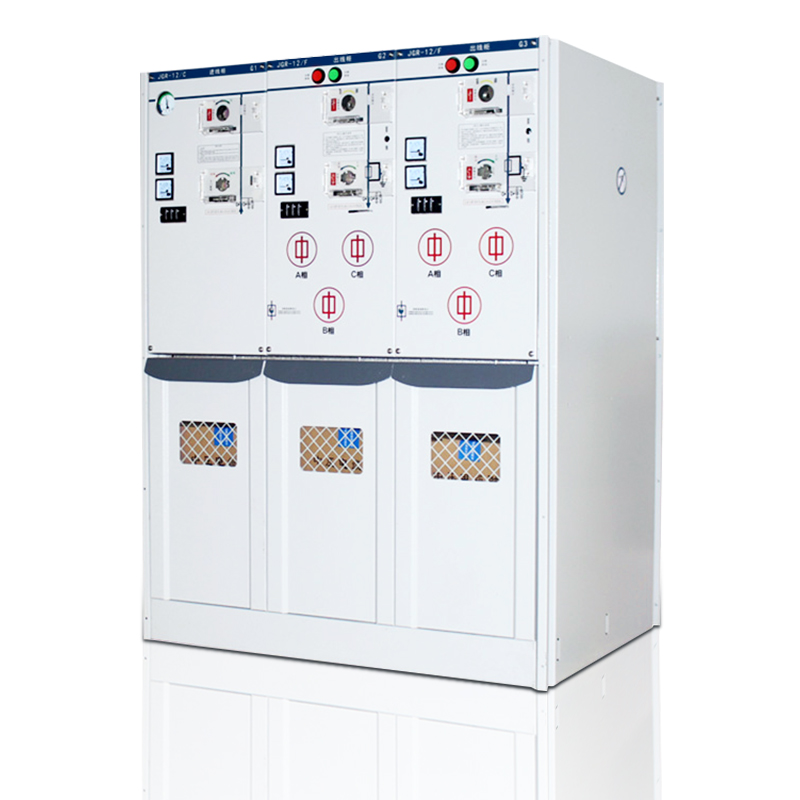

充气柜

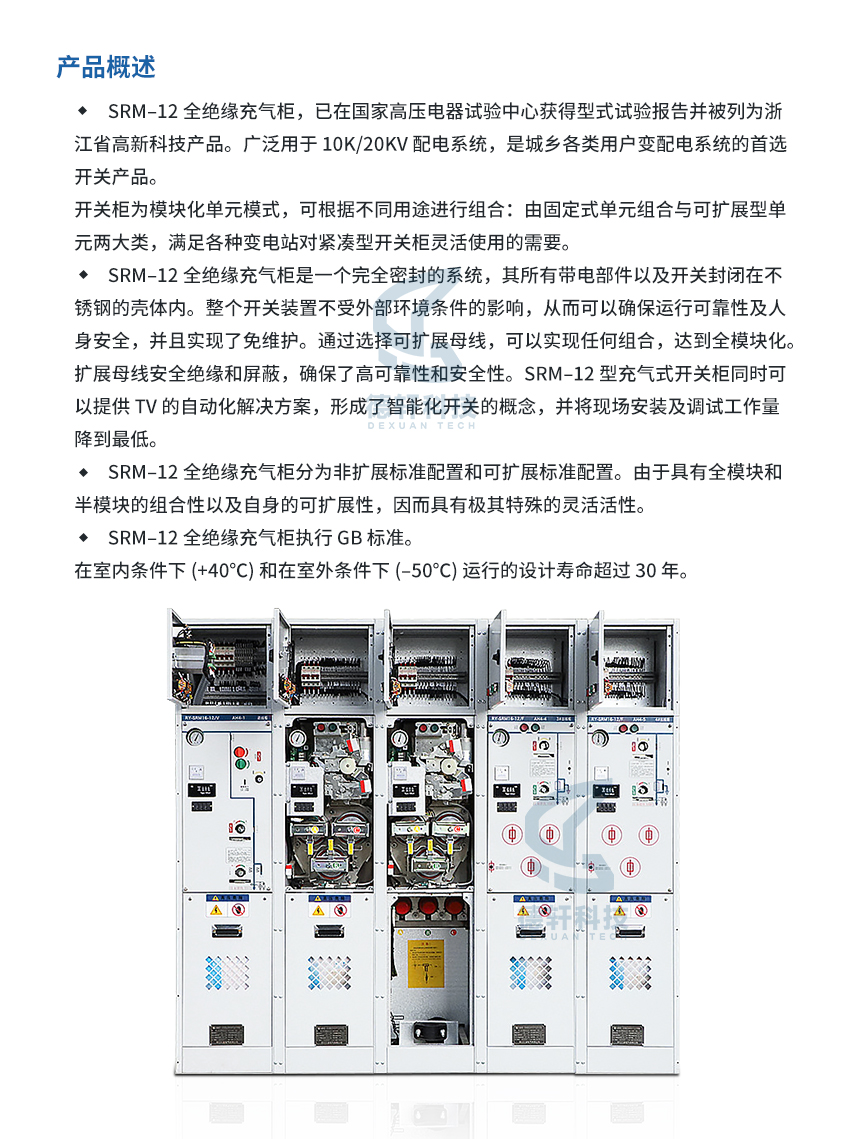

充气柜是一种将高压电气设备（如断路器、隔离开关、接地开关、电流互感器、电压互感器等）密封在充有绝缘气体的金属外壳中的开关设备。充气柜通常使用六氟化硫（SF6）作为绝缘和灭弧介质，因其优异的绝缘性能和灭弧能力，广泛应用于高压和超高压电力系统中。

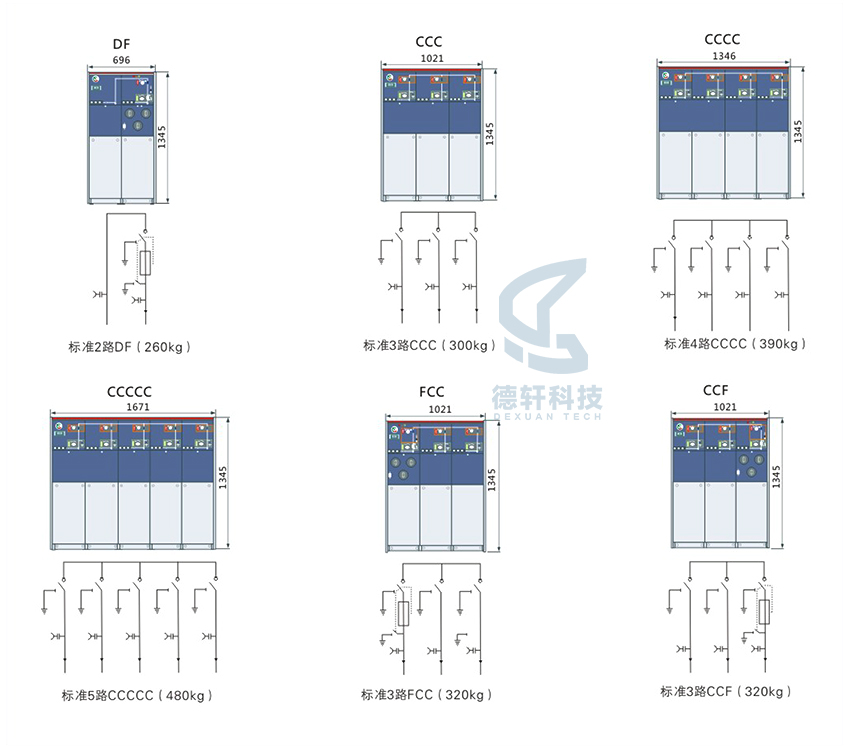

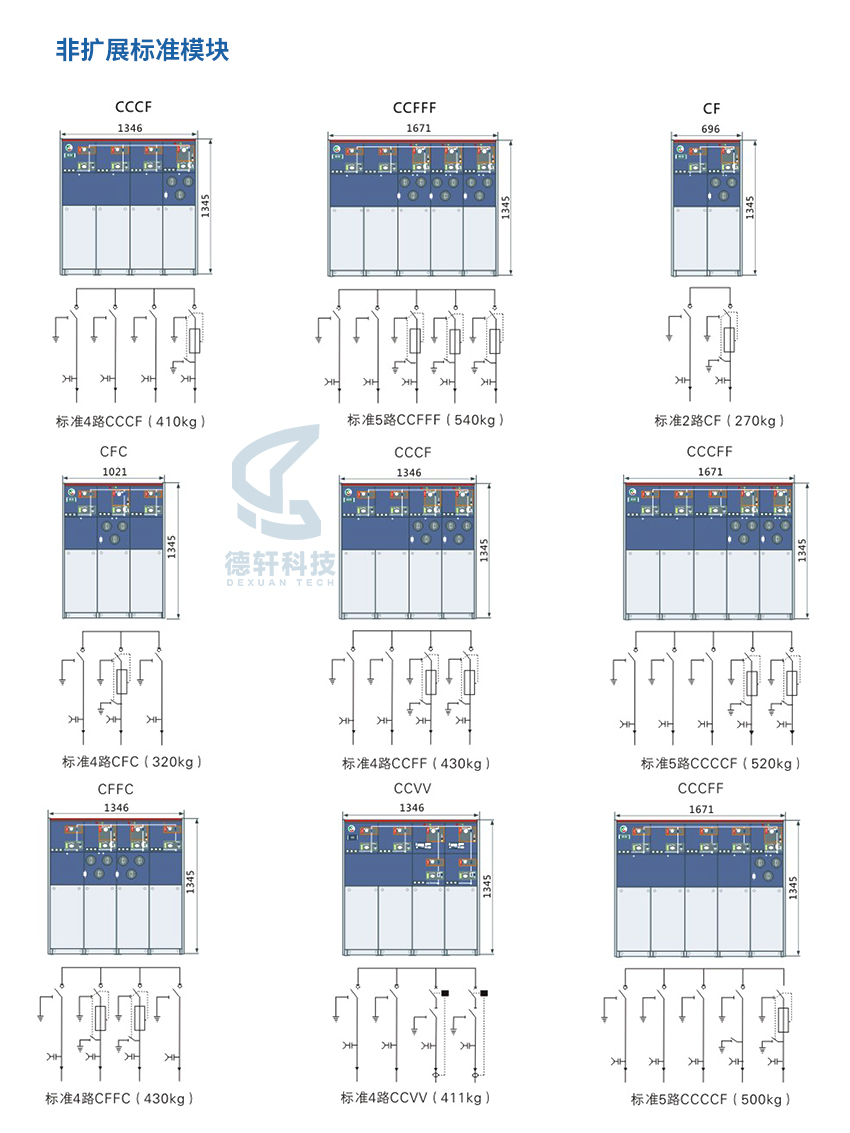

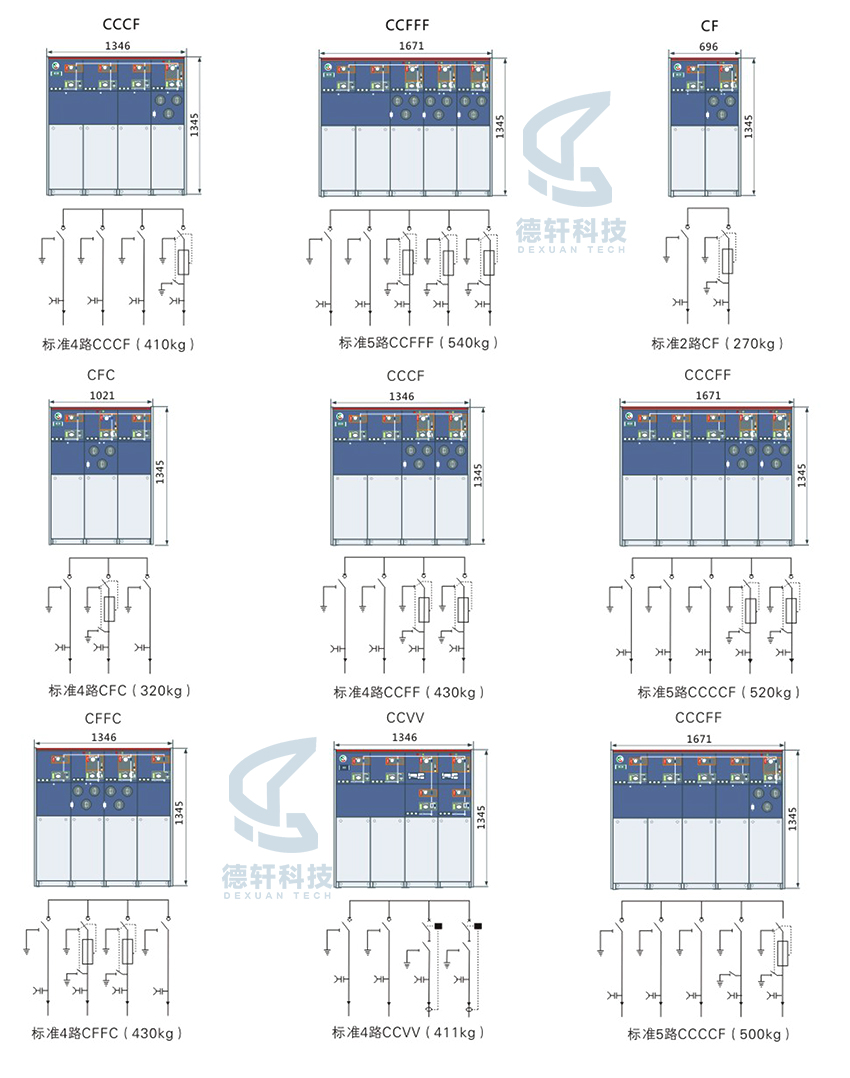

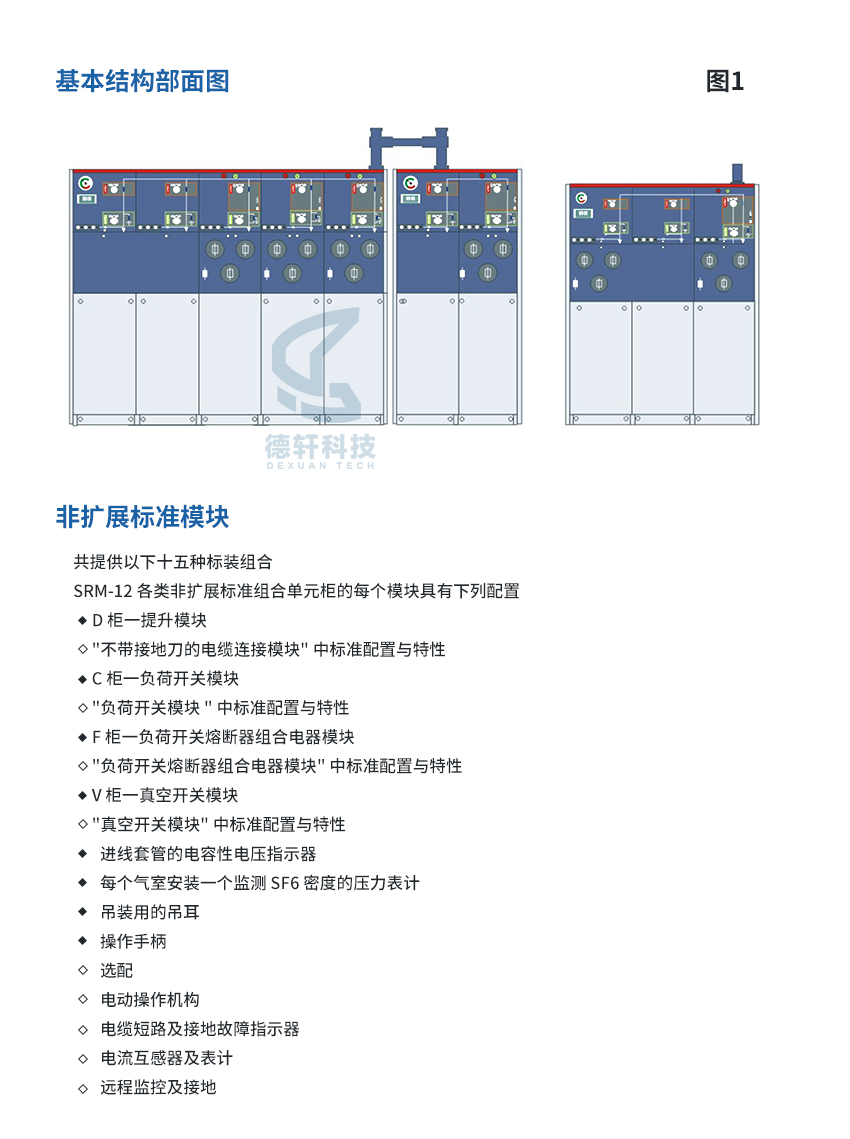

1.充气柜的结构与组成
充气柜的主要组成部分包括：
金属外壳：采用不锈钢或铝合金制成，具有良好的密封性和机械强度，内部充有绝缘气体（如SF6）。
断路器：用于接通和断开电路，通常采用真空断路器或SF6断路器。
隔离开关：用于隔离电路，确保设备在检修时与电源完全断开。
接地开关：用于将设备接地，确保操作人员的安全。
电流互感器（CT）和电压互感器（PT）：用于测量电流和电压，提供保护和控制信号。
母线：用于连接各电气设备，传输电能。
气室：将电气设备密封在独立的隔室中，每个气室充有绝缘气体，确保设备之间的电气隔离。
操作机构：用于控制断路器、隔离开关和接地开关的操作，通常配备手动和电动操作机构。
监控系统：现代充气柜通常配备智能监控系统，实时监测气体压力、设备状态和电气参数。
2. 充气柜的主要特点
紧凑设计：由于采用气体绝缘，充气柜的体积比传统空气绝缘开关柜（AIS）小得多，节省空间。
高可靠性：SF6气体具有优异的绝缘和灭弧性能，能够有效防止电弧和短路故障。
适应性强：充气柜适用于各种恶劣环境（如高海拔、潮湿、污染严重地区），且不受外界气候条件影响。
低维护：由于设备密封在金属外壳中，几乎不受灰尘、湿气和腐蚀的影响，维护工作量小。
长寿命：充气柜的设计寿命通常可达30年以上。
环保性：虽然SF6是一种强效温室气体，但现代充气柜采用密封技术，确保气体泄漏率极低，同时也在研发环保型替代气体。

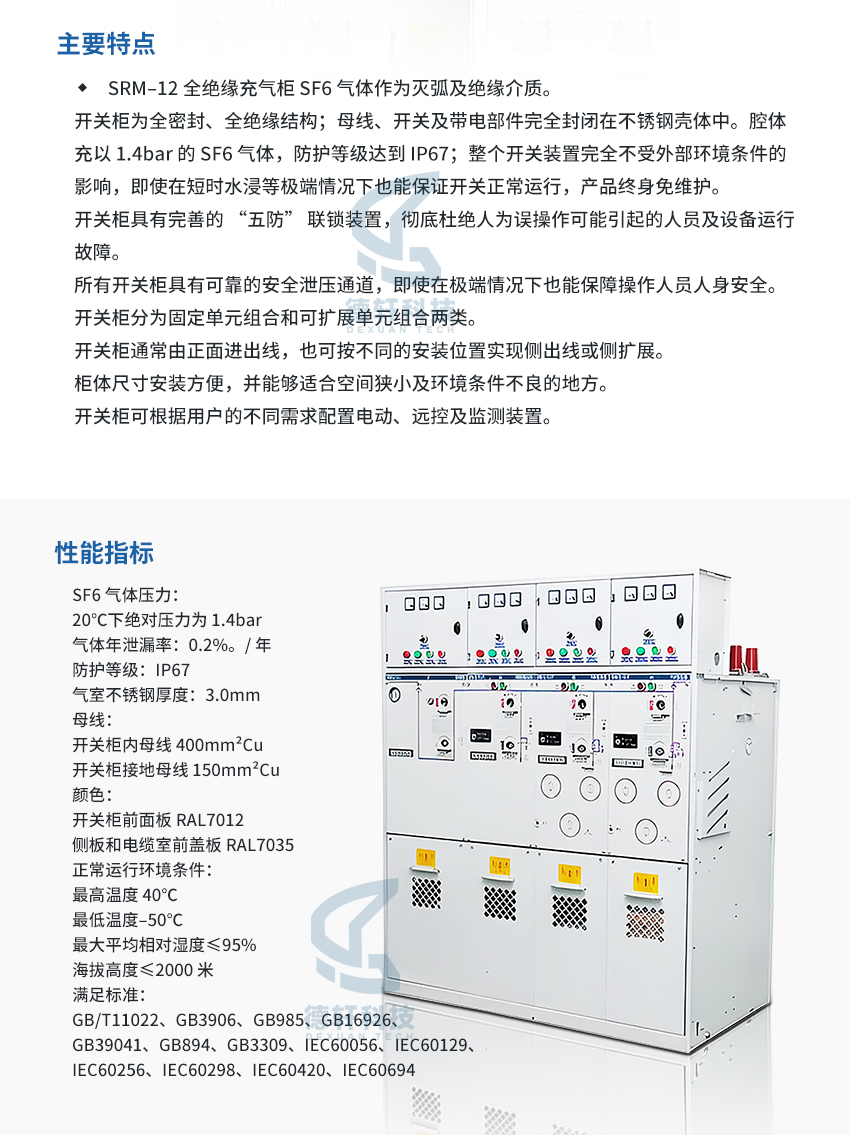

3. 充气柜的技术参数

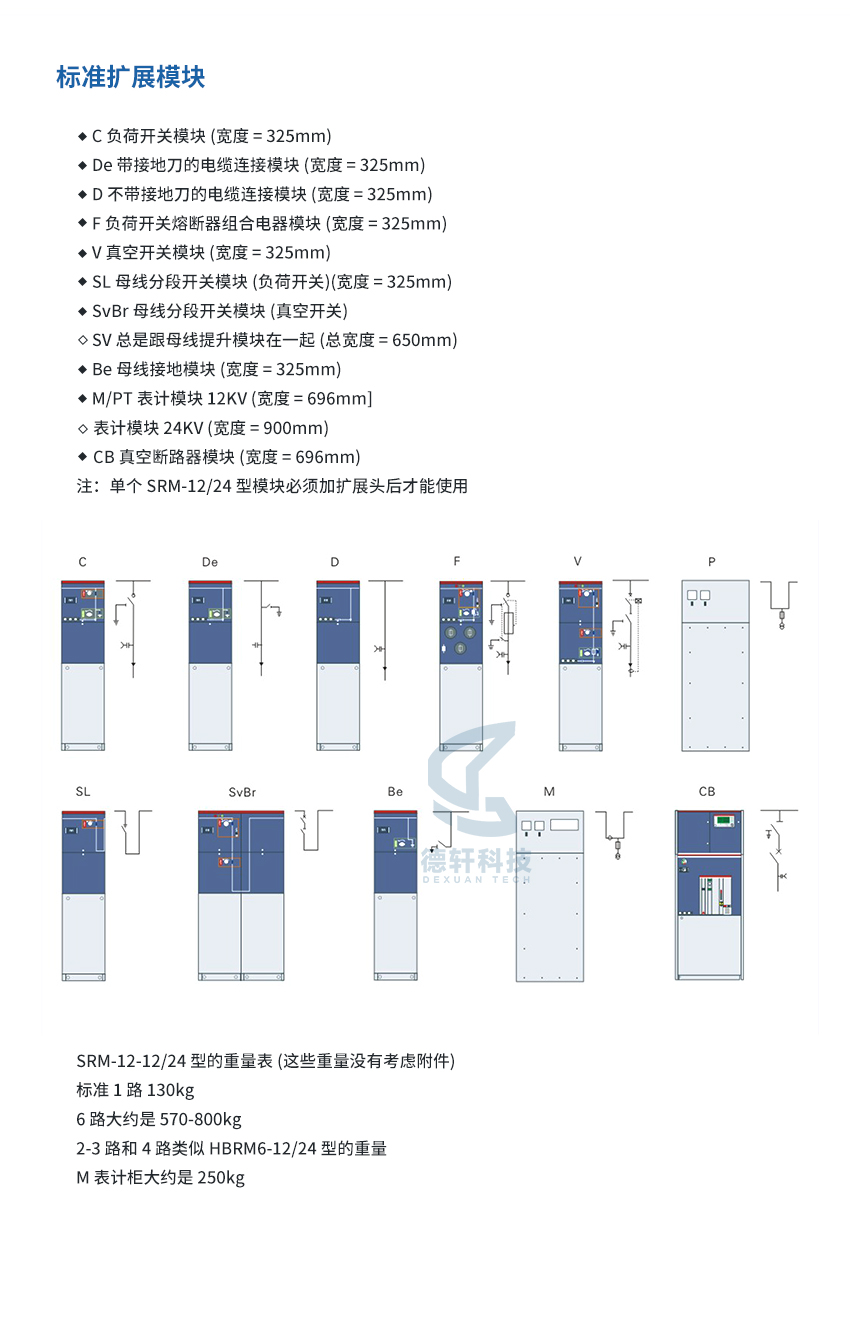

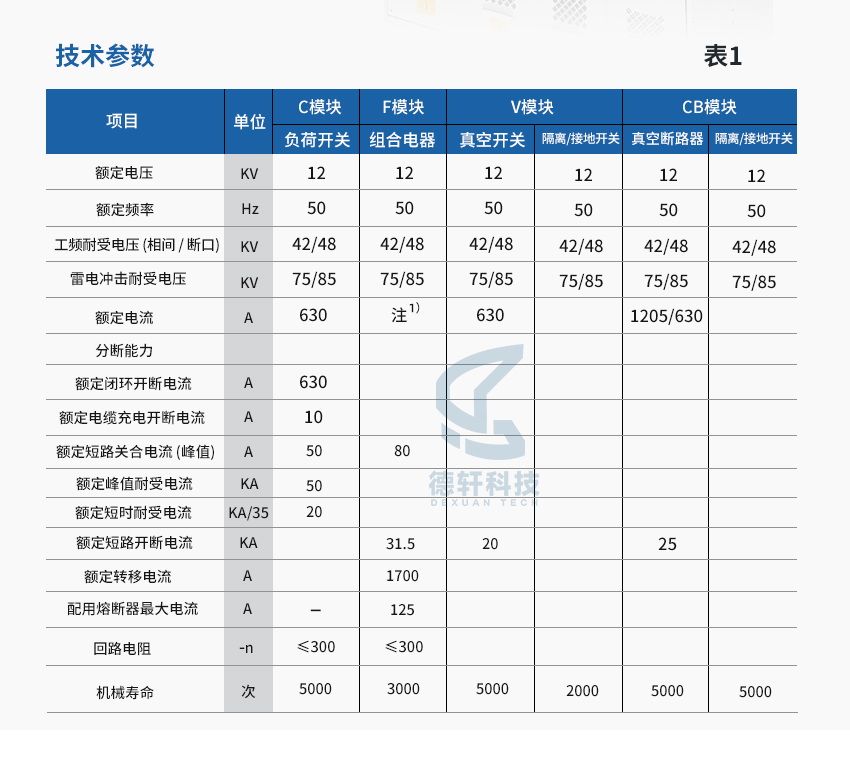

额定电压：12kV、24kV、36kV、72.5kV、145kV、245kV、420kV等。
额定电流：630A、1250A、1600A、2000A、2500A、3150A、4000A等。
额定短路开断电流：20kA、25kA、31.5kA、40kA、50kA等。
气体压力：通常为0.4~0.6MPa（表压），具体取决于设计。
防护等级：外壳防护等级通常为IP67，内部隔室防护等级为IP6X。
气体泄漏率：年泄漏率通常小于0.5%~1%。
4. 充气柜的应用领域
变电站：用于高压和超高压变电站，作为电能分配和控制的核心设备。
城市电网：适用于空间有限的城区变电站，满足高负荷密度的需求。
工矿企业：用于大型工矿企业的配电系统，提供可靠的电力供应。
可再生能源：用于风电场、光伏电站等新能源项目的并网和配电。
轨道交通：用于地铁、高铁等轨道交通的电力供应系统。
5. 充气柜的优势
节省空间：由于采用气体绝缘，充气柜的体积比传统开关柜小50%~70%，特别适合空间有限的场所。
高安全性：SF6气体的绝缘性能远高于空气，能够有效防止电弧和短路故障，同时金属外壳提供额外的机械保护。
环境适应性强：充气柜适用于高海拔、潮湿、污染严重等恶劣环境，且不受外界气候条件影响。
低维护成本：由于设备密封在金属外壳中，几乎不需要日常维护，减少了运维成本。
6. 充气柜的维护与保养
气体压力监测：定期检查SF6气体的压力，确保其在正常范围内。
泄漏检测：使用气体检漏仪检测气体泄漏情况，确保密封性能良好。
机械部件检查：定期检查操作机构的灵活性和可靠性，确保开关操作正常。
清洁与防腐：保持柜体外部清洁，防止腐蚀和污染。
7. 充气柜的环保问题
SF6气体是一种强效温室气体，其全球变暖潜能值（GWP）是二氧化碳的23,500倍。因此，充气柜的环保问题备受关注。目前，行业正在采取以下措施：
降低泄漏率：通过改进密封技术，将气体泄漏率控制在极低水平。
气体回收：在设备退役或维修时，回收SF6气体，避免其释放到大气中。
替代气体：研发环保型替代气体，如干燥空气、氮气、氟化腈（C?F?N）等，以减少对SF6的依赖。
8.充气柜的未来发展
智能化：充气柜将越来越多地集成智能监控系统，实现远程控制、故障诊断和状态评估。
环保化：随着环保要求的提高，充气柜将逐步采用环保型绝缘气体，减少对SF6的依赖。
模块化设计：充气柜将更加模块化，便于安装、扩展和维护。
充气柜以其紧凑的设计、高可靠性和低维护成本，在高压电力系统中得到了广泛应用。随着技术的不断进步，充气柜将在智能化和环保化方面取得更大突破，为电力系统提供更加高效和可持续的解决方案。
