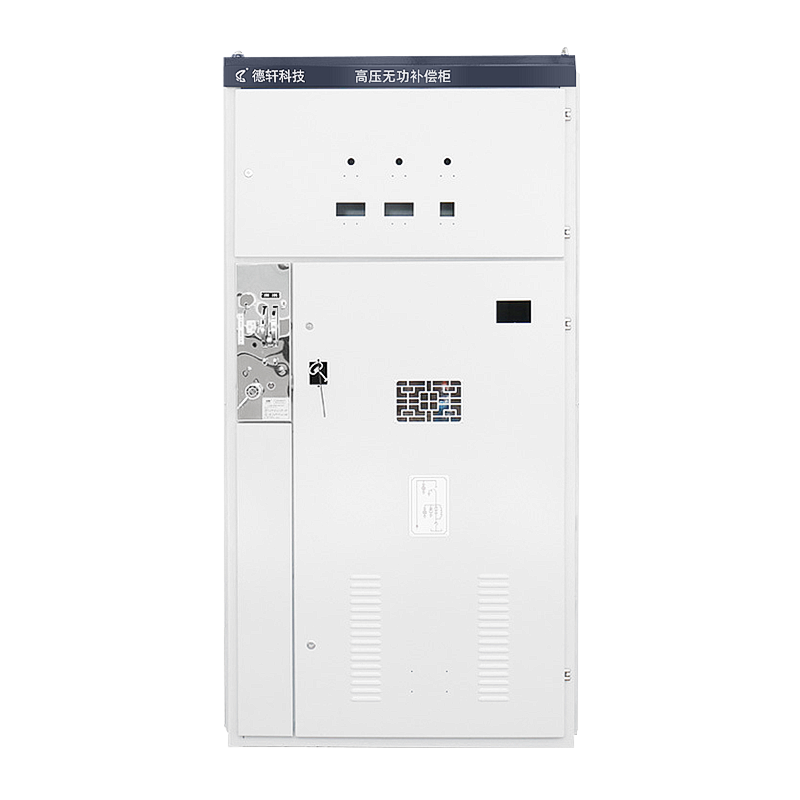

高压无功补偿柜
高压无功补偿电容柜是一种用于电力系统中进行无功功率补偿的设备，主要用于提高功率因数、改善电压质量、降低线路损耗以及提高电网的传输效率。它通过并联电容器组，向电网提供容性无功功率，从而抵消感性负载产生的无功功率，优化电能质量。
1.主要功能
无功补偿：提供容性无功功率，抵消感性无功功率，提高功率因数。
电压调节：改善电网电压质量，稳定系统电压。
降低损耗：减少线路和变压器的无功电流，降低电能损耗。
提高容量：释放变压器和线路的容量，提高供电能力。
2.结构组成
高压无功补偿电容柜通常由以下部分组成：
电容器组：核心部件，用于提供容性无功功率。
电抗器：用于限制合闸涌流和抑制谐波。
放电装置：在断电后快速释放电容器中的残余电荷，确保安全。
保护装置：包括熔断器、避雷器、继电保护等，提供过流、过压、短路等保护。
投切开关：如真空接触器或断路器，用于控制电容器的投入和退出。
控制器：实时监测系统功率因数，自动控制电容器的投切。
柜体结构：采用金属封闭式设计，具备良好的防护和散热性能。
3.技术特点
高效补偿：快速响应负载变化，实现动态无功补偿。
模块化设计：支持多组电容器并联运行，便于扩容和维护。
谐波抑制：内置电抗器，可有效抑制谐波放大。
智能化控制：采用微处理器控制器，实现自动投切和参数设置。
高可靠性：具备多重保护机制，确保系统安全稳定运行。
4.应用领域
高压无功补偿电容柜广泛应用于以下场景：
电力系统：用于变电站、配电网等，提高功率因数和电压质量。
工业领域：如冶金、化工、矿山等，补偿大型感性负载（如电机、变压器）的无功功率。
新能源领域：如风电场、光伏电站等，改善并网电能质量。
公共设施：如医院、机场、地铁等，保障供电系统的稳定性。
5.优势
节能降耗：减少无功电流，降低线路和变压器损耗。
提高效率：释放供电设备容量，提高电网传输效率。
稳定电压：改善电压波动，提高供电质量。
延长设备寿命：减少无功电流对设备的损害，延长设备使用寿命。
6.技术参数
额定电压：6kV/10kV/35kV等。
额定容量：通常为几百千乏（kVar）至几万千乏（kVar）。
补偿精度：功率因数可提高到0.95以上。
防护等级：通常为IP20或IP40。
工作温度：25℃~+45℃。
高压无功补偿电容柜是电力系统中重要的无功补偿设备，能够有效提高功率因数、改善电压质量、降低线路损耗，并提高电网的传输效率。其高效、可靠、智能的特点，使其在电力系统、工业领域和新能源领域得到广泛应用，是现代电力系统中不可或缺的关键设备。
