PBb 正压防爆配电柜

适用范围：

1、适用于1区、2区危险气体场所；

2、适用于IA、IB、IC类T1~T4组爆炸性气体或蒸气环境；

3、户内、户外(P54,*IP65)。

防爆原理：

1、将普通电器元件装入一个充满保护气体的主腔内,保证主腔内部保护气体的压力高于外部环境气体，以免爆炸性混合物进入主腔，或保证足量的保护气体通过使内部的爆炸性混合物的浓度降至爆炸下限以下，从而达到防爆的目的。

产品特色：

1、采用主、副盘结构,主盘为正压腔，内装各种规格普通的电器元件和防爆必须的通风布气系统、检压传感系统、气压调节系统等;副盘内装防爆压力显示系统、防爆换气自控系统、防爆报系统、防爆电源自切换系统、出气源连接口、外部的进出电缆密封装置等；

2、正压控制系统采用智能数显单片机控制；

3、正压腔内可安装各种普通的检测仪表、分析仪表、显示仪表、监视器、微电脑触摸屏、大功率变频器等,内装电器元件基本不受限制；

4、外壳采用优质破钢或不锈钢板焊接成型,表面高压静电；

5、结构形式可为盘式、柜式、箱式、操作台式；

6、按进气方式可分为正压通风型和正压补偿型*正压通风型为不间断连续供气，正压腔内电器元件的工作热量可随时带走，具有良好的散热功能*正压补偿型为间断性供气,正压腔具有良好的保压封性能用户须自给气源(净化空气或氮气),气源压力为0.4MPa-0.8MPa；通常现场的仪表气源可满足要求。

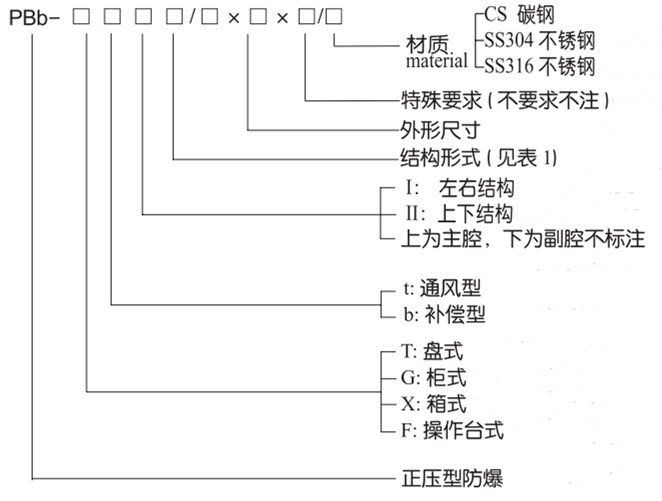

型号含义：

主要技术参数（补偿型）：

1、防爆标志：ExpxdembIICT6 Gb等效于  II 2 G EEX pdemll CT6(欧标)；

2、防护等级:IP54(*IP65)；

3、副盘(柜、箱)内供电：AC220/230V，50Hz~60Hz，10A；输入气源压力：0.4MPa~0.8MPa，净化空气或氮气等保护气体；

4、进气口：G；

5、换气量:10~-20mh6；

6、换气时间：10~30min(由防爆检測单位确定，Tp=5×VQ）

7、Tp：换气时间；V：主腔内净容量，Q：保护气体的流量；

8、耗气量:2~8m/h(根据盘、柜的容积和面板操作元件的多少及其密封程度而定)；

9、功能指标

a、仪表电器供电前，按启动按钮对主盘(柜、箱)内剩余空气进行自动换气，換气结束自动维持正压值为150Pa≤P<350Pa,此时可向正压柜主腔内电器供电；

b、内部正压值P=350Pa时,自控系统自动关闭进气或开启排气阀；

c、内部正压值P<150Pa时,自动补气；

d、内部正压值P<80Pa时,自动声光报警；

e、内部正压值P<50Pa时,自动切断电源(2区危险场所使用时,需此功能请注明)

表一：

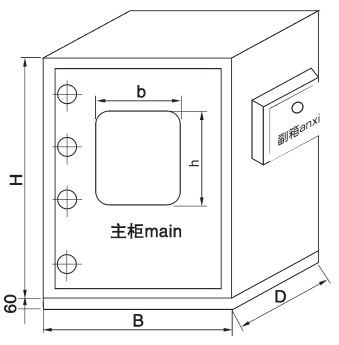

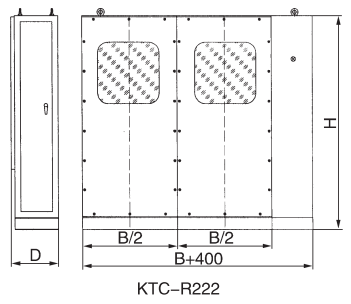

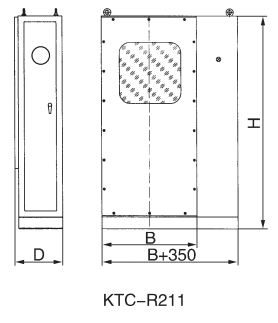

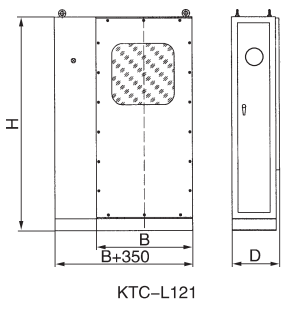

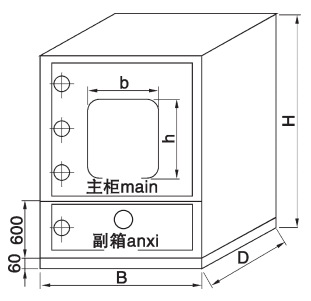

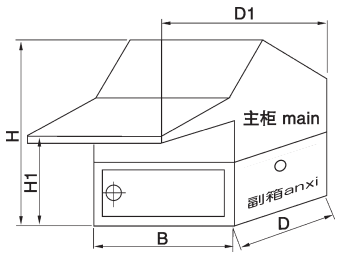

外形示意图：

执行标准：

GB3836.1、GB3836.2、GB3836.3、GB3836.5、GB3836.9

等效于IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-2、IEC60079-18、EN50014、EN50018、EN50019、EN50016、EN50028
