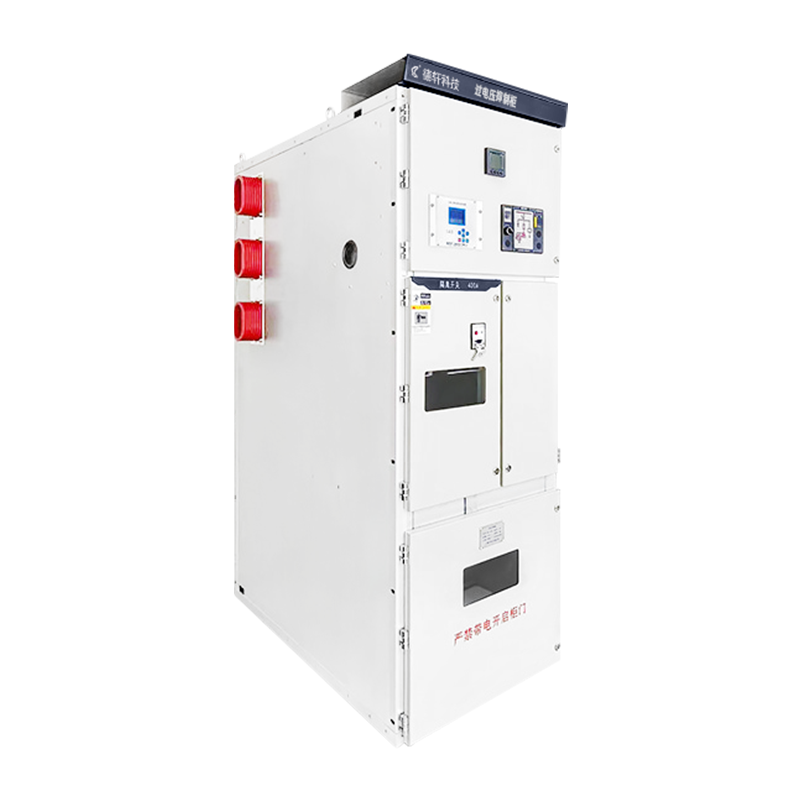

过电压抑制柜是电力系统中用于限制过电压(如操作过电压、雷电过电压、谐振过电压等)的专用设备,旨在保护电气设备(如变压器、开关柜、电动机等)免受电压异常升高的损害,确保电力系统安全稳定运行。
一、主要功能与用途
功能
抑制因断路器分合闸、雷击、系统谐振等引起的瞬态过电压。
吸收能量,降低过电压幅值,避免绝缘击穿或设备损坏。
提供多重保护,覆盖相间、相对地、断口过电压等多种场景。
典型应用场景
发电厂与变电站:保护高压开关柜、变压器、GIS设备等。
工矿企业:抑制电动机、变频器等设备的操作过电压。
新能源领域:光伏电站、风电场中保护逆变器和箱变。
轨道交通:减少牵引供电系统的过电压冲击。
二、工作原理
过电压抑制柜通过主动监测+被动吸收结合的方式工作:
监测系统:实时检测电网电压,识别过电压波形(如陡脉冲、振荡波)。
触发保护:
利用避雷器(MOA)、RC吸收回路或非线性电阻快速泄放能量。
通过放电间隙或可控硅在纳秒级内导通,形成低阻抗通路。
能量耗散:将过电压能量转化为热能或导入接地系统,将电压限制在设备耐受范围内。
三、核心组成部件
过电压保护器件
氧化锌避雷器(MOA):应对雷电过电压。
RC吸收电路:抑制操作过电压(如截流过电压)。
瞬态抑制二极管(TVS):针对高频脉冲的快速钳位。
智能控制单元
集成电压传感器、高速处理器,实现过电压识别与保护逻辑控制。
支持RS485通信,可远程监控和报警。
辅助结构
放电间隙、隔离刀闸、状态指示灯、接地装置等。
四、技术特点
快速响应:动作时间≤1μs,远快于传统避雷器。
宽频带保护:覆盖工频至MHz级高频过电压。
智能化:具备自检、故障报警、动作次数记录等功能。
模块化设计:便于维护更换,支持定制化配置。
低残压:将过电压限制在1.5倍额定电压以下。
五、选型与安装注意事项
选型要点
根据系统电压等级(如6kV、10kV、35kV)选择额定参数。
考虑过电压类型(操作/雷电/谐振)匹配保护方案。
环境适应性:湿度、温度、污秽等级(如IP防护等级)。
安装要求
靠近被保护设备(如变压器高压侧、开关柜母线)。
接地电阻≤4Ω,避免多地点电位差。
定期检查避雷器泄漏电流、RC回路电容值。
六、常见问题与维护
典型故障
避雷器老化导致泄漏电流增大。
电容器干枯或击穿,RC回路失效。
控制单元误动作(需校准电压阈值)。
维护建议
每半年清洁柜体,检查接线紧固性。
每年进行1次工频耐压试验和动作特性测试。
更换寿命到期的氧化锌阀片(一般8-10年)。
